Введение в безопасный патрон
2025-08-12

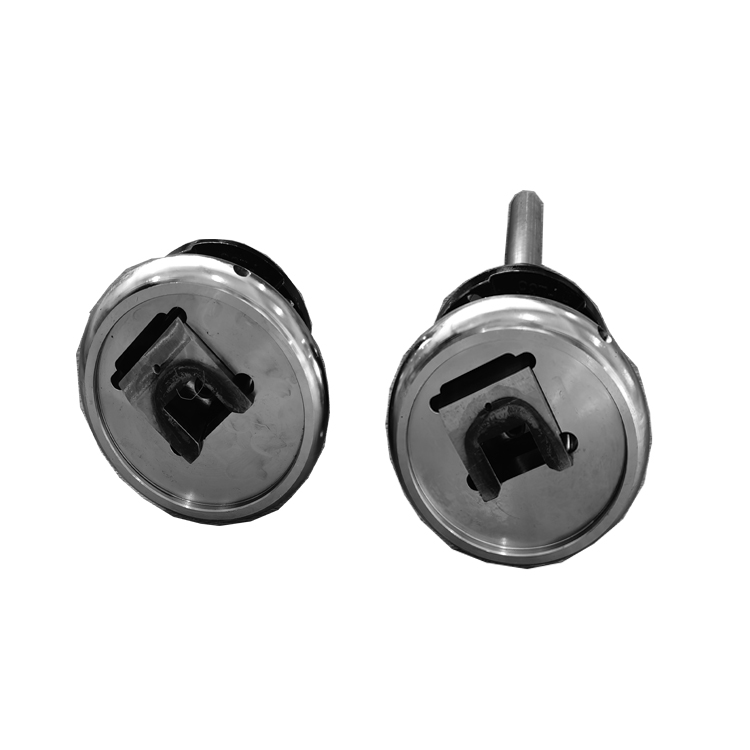

Предохранительный патрон — это механическое стопорное устройство, предназначенное для быстрой загрузки и выгрузки рулонов. Его основная функция — безопасная передача крутящего момента, предотвращая перегрузку оборудования и повреждение оператора. Ниже представлен анализ его основных функций:
Основные функции
Эффективная фиксация и разблокировка рулона
Бесключевая самоблокирующаяся конструкция:
Вращающаяся рукоятка или рычаг активирует внутренний клиновой механизм, радиально сжимая/разжимая зажимные губки.
Фиксирует отверстие рулона в течение 1 секунды (подходит для бумажных и стальных гильз и т. д.).
Работа без инструментов:
Быстрая ручная сборка и разборка, повышающая эффективность на 80% по сравнению с традиционными фланцевыми болтовыми соединениями.
Защита от перегрузки (механизм безопасности гильз)
Встроенный ограничитель крутящего момента:
Встроенная фрикционная пластина или шариковая пружина.
Автоматически проскальзывает при застревании рулона, что приводит к превышению крутящего момента заданного значения (например, более 20%).
Защита приводного вала и двигателя от скручивания.
Сброс:
Ручной сброс (поворотным рычагом сброса) или автоматический сброс (самовозврат после устранения неисправности). Точное выравнивание и устойчивость к смещению от центра нагрузки
Конструкция плавающих кулачков:
Три или четыре независимых плавающих кулачка.
Компенсирует допуски диаметра валков (±0,5 мм).
Предотвращает дрожание полотна во время работы. Коническая конструкция позиционирования:
Плавающий патрон и приводной вал имеют конусность 1:10, что обеспечивает соосность ≤ 0,03 мм. Это обеспечивает высокую скорость намотки (>600 м/мин).
